TYG螺紋過濾器的詳細資料：
|
TYG型螺紋過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。Y型過濾器適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量?jī)x器、泵機、閥門、疏水器等設備。 二、特點： 1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積�。亓枯p。 三、主要零件部件材料表：

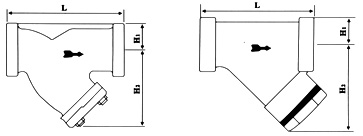

Model Nominal Connection Nominal Max．AIlowable External Dimensions(mm) L H1 H2 ATGN W-16 64A 15—20 Thread Socket weld 1.6—6.4 425 90 20 78 ATGN W-16 64A 32—40 Thread Socket weld 1.6—6.4 425 130 32 120 ATGN W-16 25A 65 Thread Socket weld 1.6—2.5 350 210 44 180 ATGN W-16 25B 15—20 Thread Socket weld 1.6—2.5 350 75、85 20 75 ATGN W-16 25B 32—40 Thread Socket weld 1.6—2.5 350 120 32 113 ATGN F-16 25C 15—20 Thread Flange 1.6—2.3 250 85 22 78 ATGN F-16 25C 32—40 Thread Flange 1.6—2.3 250 130 35 115 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| ||||||||
