一、100S型角型隔膜式排泥閥產品概述
100S型角型隔膜式排泥閥是一種角型隔膜式截止類閥門。排泥閥通常安裝在污水處理廠沉定池底部，用以排除池底沉定的泥和污物。排泥閥內部為尼龍強化橡膠隔膜，并設計為角型結構，利用污物的順利排除，安裝方便，使用壽命長。角式隔膜排泥閥，內部具有特殊強化隔膜片，不銹鋼彈簧等組成。具有開啟快，關閉壓力低等優點，經由外部液動（氣動）控制管路，集中控制，啟閉主閥作用特點。角式隔膜排泥閥主要適用于水廠、水處理廠、做為排除水池泥沙及污物。
二、 100S型角型隔膜式排泥閥主要零件材料
|
零件名稱 |
閥體、閥蓋 |
閥瓣、彈簧 |
膜片 |
|
材料 |
鑄鐵、球墨鑄鐵、鑄鋼 |
不銹鋼 |
尼龍強化橡膠 |
三、100S型角型隔膜式排泥閥主要技術參數
|
公稱壓力MPa |
試驗壓力MPa |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
|
1.0 |
1.5 |
1.1 |
≤80℃ |
水、污水 |
|
1.6 |
2.4 |
1.76 |

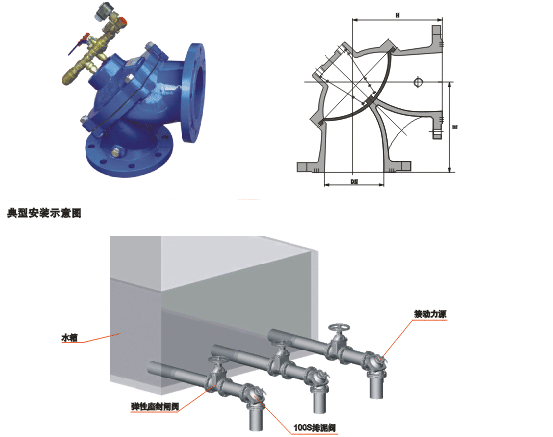

四、100S型角型隔膜式排泥閥主要連接尺寸mm
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
H |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
