產品型號：EG41W
產品名稱：無襯里隔膜閥
產品特點：設計與制造：BS5156 結構長度：5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG41W無襯里隔膜閥,EG41J襯膠堰式隔膜閥,堰式隔膜閥

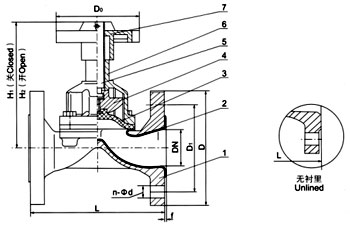

部件列表：1.閥體 2.閥體襯里 3.隔膜 4.閥瓣 5.閥桿 6.閥蓋 7.手輪
二、用途：
本隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、無襯里隔膜閥適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
壓力等級：PN(MPa) 0.6 1.0 1.6
三、材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
四、測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5 密封：PN×1.1
五、結構特點：
隔膜閥是一種特殊形式的截?cái)嚅y： 1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失��；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
六、EG41W無襯里隔膜閥主要連接尺寸：
|
公稱通徑
DN |
公稱壓力
MPa |
工作壓力
MPa |
L
mm |
D
mm |
D1
mm |
n-Фd
mm |
f
mm |
H1
mm |
H2
mm |
D0
mm |
質量
Kg/kilos |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
90 |
99 |
66 |
2 |
|
20 |
117 |
105 |
75 |
4-14 |
2 |
93 |
103 |
66 |
3 |
|
25 |
127 |
115 |
85 |
4-14 |
2 |
100 |
112 |
66 |
4 |
|
32 |
146 |
140 |
100 |
4-18 |
2 |
127 |
144 |
96 |
6.5 |
|
40 |
159 |
150 |
110 |
4-18 |
2 |
136 |
56 |
96 |
7.5 |
|
50 |
190 |
165 |
125 |
4-18 |
2 |
151 |
177 |
96 |
10 |
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
183 |
213 |
165 |
16 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
190 |
230 |
230 |
23.5 |
|
100 |
305 |
220 |
180 |
8-18 |
2 |
242 |
285 |
280 |
34 |
|
125 |
356 |
250 |
210 |
8-18 |
3 |
285 |
648 |
280 |
44 |
|
150 |
406 |
285 |
240 |
8-22 |
3 |
353 |
431 |
368 |
67.5 |
|
200 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
445 |
537 |
483 |
141.5 |
|
250 |
635 |
395 |
350 |
12-22 |
5 |
598 |
734 |
500 |
229 |
|
300 |
0.4 |
749 |
445 |
400 |
12-22 |
5 |
698 |
778 |
560 |
321 |
|
350 |
787 |
505 |
460 |
16-22 |
5 |
723 |
883 |
560 |
360 |
|
400 |
0.25 |
914 |
565 |
515 |
16-26 |
5 |
868 |
1078 |
640 |
584 | |
