YQ980011-16Q過濾活塞式流量控制閥是一種穩定后流量于設定值的自控閥門。這種穩定不受閥前供水系統流量及壓力變化的影響，然而當閥前流量小于設定值時，主閥全開，不會增加流量。由比托管傳遞壓差信號給流導閥，限流閥和針閥執行兩路控控制，來控制主閥活塞上腔的壓力，通過限流導閥調節摞栓的調節，使閥后流量達到設定值；活塞下腔有節流孔與下游相通，可綬沖閥門的關閉，主閥兩端壓力差是閥門啟，閉的驅動能源。
過濾活塞式流量控制閥主要用于空調、給排水、消防和各類工礦企業等供水管網口需要過濾而且對流量實現控制的場所和工況。
二、特點:
1.畢托管向極敏感的限流導閥傳遞壓信號, 無孔板孔口節流, 無壓力損失, 節能.
2.限流導閥中有極靈敏的彈簧對流量進行調節, 操作簡單而且準確.
3.Y形寬體閥腔,流阻小.抗汽蝕性強.
日介質自身壓力自控, 無需外供驅動源.
5.主閥體的進口法蘭與閥座之間設了過濾器, 節省投資成本和安裝費用.
6.內外表面均噴澮環保涂層.確保產品的防府蝕及安全性.
如使用在海水中訂貨時需注明.

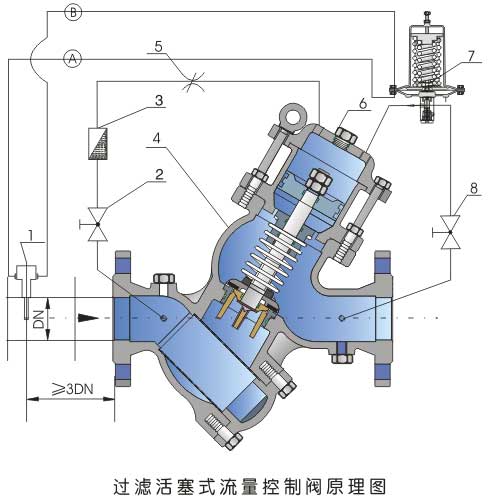

1.畢托管 2.球閥 3.過濾器 4.主閥 5.針閥 6.開度指示器 7.導閥 8.球閥閱
三.主要技術參數和主要零件材料:
1. 主要技術參數表:
| 公稱壓力PN (MPa) |
1.6 |
2.5 |
| 公稱通徑DN (mm) |
40 50 65 80 100 150 200 250 300 |
| 強度試驗壓力:(MPa) |
2.40 |
3.75 |
| 密封試驗壓力:(MPa) |
1.76 |
2.75 |
| 流量調節范圍 |
05 ～ 5m/S |
| 適用溫度 |
0 ～ 100℃ |
| 環境溫度 |
-30 ～ 350℃ |
| 適用介質 |
水 |
|
