金屬硬密封球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，高可達HRC74以上。密封面材料耐溫可達540℃,高可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。金屬硬密封球閥能夠適用于絕大多數的苛刻工況條件。
|
防止閥門在高溫下的漲死
高溫工況下由于熱膨脹而容易引起球體與閥座的漲死，從而導致閥門無法開啟。金屬硬密封球閥采用了碟簧或彈簧加載的密封結構，在高溫下零部件的熱膨脹可以被碟簧或彈簧所吸收，故能夠保證閥門在高溫下不會被漲死，并能夠在高溫下靈活啟閉。
優異的密封性能
采用獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓度和光潔度，閥門的密封性能完全達到或超過標準要求。 |
|
|
|

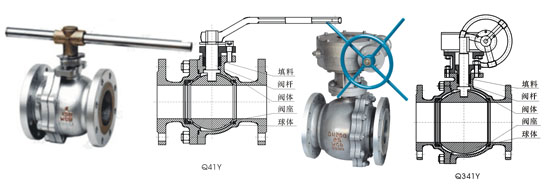

型號、材料及主要參數
| 產品型號 |
Q41F-10C-100 |
Q41F-10P-100P |
Q41F-10R-100R |
Q41Y-10C-100 |
Q41Y-10P-100P |
Q41Y-10R-100R |
Q41F-150LbC
-600Lb |
Q41F-150LbP
-600LbP |
Q41F-150LbR
-600LbR |
Q41Y-150LbC
-600Lb |
Q41Y-150LbP
-600LbP |
Q41Y-150LbR
-600LbR |
| 閥體/閥蓋 |
WCB |
CF8 |
CF8M |
WCB |
CF8 |
CF8M |
| 球體 |
2Cr13 |
F304 |
F316 |
2Cr13氮化 |
F304氮化 |
F316氮化 |
| 閥桿 |
2Cr13 |
304 |
316 |
2Cr13 |
304 |
316 |
| 閥座 |
PTFE |
PTFE |
PTFE |
2Cr13+STL |
F304+STL |
F316+STL |
| 填料 |
PTFE |
PTFE |
PTFE |
石墨 |
石墨 |
石墨 |
| 適用介質 |
水、油、蒸汽等 |
酸堿等腐蝕性介質 |
含固體顆�；蚋邷亟橘|(zhì) |
| 適用溫度 |
-29-200℃ |
-29-425℃ |
-29-600℃ |
| 蝸輪傳動浮動球閥 |
Q后插入“3”表示，示例：Q341F-16C |
Q后插入“3”表示，示例：Q341Y-16C |
| 氣動浮動球閥 |
Q后插入“6”表示，示例：Q641F-10C |
Q后插入“6”表示，示例：Q641Y-10C |
| 電動浮動球閥 |
Q后插入“9”表示，示例：Q941F-16P |
Q后插入“9”表示，示例：Q941Y-16P | | 金屬硬密封球閥的外型尺寸和軟密封的一致。 |
