RLSY型拉桿伸縮過濾器是Y型過濾器與伸縮接頭組合，過濾器主要用于高層建筑、多層建筑或工廠內給排水配管，過濾器通常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端，便于清除雜物或安裝拆卸以保證閥類或設備之正常使用。
RLSY拉桿伸縮過濾器工作原理：
該拉桿伸縮式過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。

| 殼體材質 |
碳鋼WCB、 黃銅B62 |
不銹鋼304、316、316L |
| 濾框?yàn)V網材質 |
不銹鋼304、316、316L |
| 密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
| 防爆級別 |
BS5501: IIA、IIB、IIC |
| 環境溫度（℃） |
-30~380 |
-80~450 |
| 公稱壓力（MPa） |
0.6~5.0（150Lb~600Lb） |
| 過濾精度（目/in） |
10~300 |

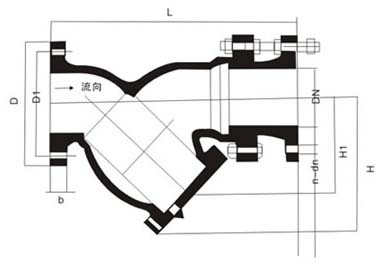

RLSY拉桿伸縮過濾器連接尺寸：
| 通徑DN |
L |
D |
D1 |
D2 |
B |
f |
n-φ |
| 50 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
| 65 |
350 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
| 80 |
400 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
| 100 |
450 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
| 125 |
500 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
| 150 |
550 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
| 200 |
650 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
| 250 |
775 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
| 300 |
900 |
460 |
410 |
375 |
30 |
4 |
12-φ25 | |
